Sekilas Tentang PLTN

Prinsip kerja PLTN!

Proses kerja PLTN sebenarnya hampir sama dengan proses kerja pembangkit listrik konvensional seperti pembangkit listrik tenaga uap (PLTU), yang umumnya sudah dikenal secara luas. Yang membedakan antara dua jenis pembangkit listrik itu adalah sumber panas yang digunakan. PLTN mendapatkan suplai panas dari reaksi nuklir, sedang PLTU mendapatkan suplai panas dari pembakaran bahan bakar fosil seperti batubara atau minyak bumi.

Reaktor daya dirancang untuk memproduksi energi listrik melalui PLTN. Reaktor daya hanya memanfaatkan energi panas yang timbul dari reaksi fisi, sedang kelebihan neutron dalam teras reaktor akan dibuang atau diserap menggunakan batang kendali. Karena memanfaatkan panas hasil fisi, maka reaktor daya dirancang berdaya thermal tinggi dari orde ratusan hingga ribuan MW. Proses pemanfaatan panas hasil fisi untuk menghasilkan energi listrik di dalam PLTN adalah sebagai berikut :

· Bahan bakar nuklir melakukan reaksi fisi sehingga dilepaskan energi dalam bentuk panas yangsangat besar.

· Panas hasil reaksi nuklir tersebut dimanfaatkan untuk menguapkan air pendingin, bisa pendingin primer maupun sekunder bergantung pada tipe reaktor nuklir yang digunakan.

· Uap air yang dihasilkan dipakai untuk memutar turbin sehingga dihasilkan energi gerak (kinetik).

· Energi kinetik dari turbin ini selanjutnya dipakai untuk memutar generator sehingga dihasilkan arus listrik.

Jenis-jenis PLTN

a. LWR merupakan Light Water Reactor yang merupakan reaktor dengan menggunakan H2O sebagai pendingin sekaligus moderator. LWR sendiri dibagi menjadi dua, yaitu: BWR (Boiling Water Reactor) dan PWR (Pressure Water Reactor).

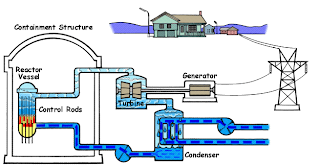

- BWR

Pada reaktor air didih, panas hasil fisi dipakai secara langsung untukmenguapkan air pendingin dan uap yang terbentuk langsung dipakai untuk memutar turbin. Turbin tekanan tinggi menerima uap pada suhu sekitar 290 ºC dan tekanan sebesar 7,2 MPa. Sebagian uap diteruskan lagi ke turbin tekanan rendah. Dengan sistim ini dapat diperoleh efisiensi thermal sebesar 34 %. Efisiensi thermal ini menunjukkan prosentase panas hasil fisi yang dapat dikonversikan menjadi energi listrik. Setelah melalui turbin, uap tersebut akan mengalami proses pendinginan sehingga berubah menjadi air yang langsung dialirkan ke teras reaktor untuk diuapkan lagi dan seterusnya. Dalam reaktor ini digunakan bahan bakar 235U dengan tingkat pengayaannya 3-4 % dalam bentuk UO2.

Pada tahun 1981, perusahaan Toshiba, General Electric dan Hitachi melakukan kerja sama dengan perusahaan Tokyo Electric Power Co. Inc. untuk memulai suatu proyek pengembangan patungan dalam rangka meningkatkan unjuk kerja sistim Reaktor Air Didih dengan memperkenalkan Reaktor Air Didih Tingkat Lanjut atau A-BWR (Advanced Boiling Water Reactor). Kapasitas A-BWR dirancang lebih besar untuk mempertinggi keuntungan ekonomis. Di samping itu, beberapa komponen reaktor juga mengalami peningkatan, seperti peningkatan dalam fraksi bakar, penyempurnaan sistim pompa sirkulasi pendingin, mekanisme penggerak batang kendali dan lain-lain.

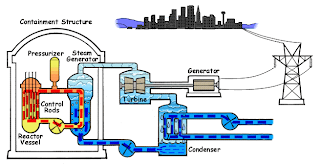

- PWR

Reaktor Air Tekan juga menggunakan H2O sebagai pendingin sekaligus moderator. Bedanya dengan Reaktor Air Didih adalah penggunaan dua macam pendingin, yaitu pendingin primer dan sekunder. Panas yang dihasilkan dari reaksi fisi dipakai untuk memanaskan air pendingin primer. Dalam reaktor ini dilengkapi dengan alat pengontrol tekanan (pessurizer) yang dipakai untuk mempertahankan tekanan sistim pendingin primer. Sistim pressurizer terdiri atas sebuah tangki yang dilengkapi dengan pemanas listrik dan penyemprot air. Jika tekanan dalam teras reaktor berkurang, pemanas listrik akan memanaskan air yang terdapat di dalam tangki pressurizer sehingga terbentuklah uap tambahan yang akan menaikkan tekanan dalam sistim pendingin primer. Sebaliknya apabila tekanan dalam sistim pendingin primer bertambah, maka sistim penyemprot air akan mengembunkan sebagian uap sehingga tekanan uap berkurang dan sistim pendingin primer akan kembali ke keadaan semula. Tekanan pada sistim pendingin primer dipertahankan pada posisi 150 Atm untuk mencegah agar air pendingin primer tidak mendidih pada suhu sekitar 300 ºC. Pada tekanan udara normal, air akan mendidih dan menguap pada suhu 100 ºC.

Dalam proses kerjanya, air pendingin primer dialirkan ke sistim pembangkit uap sehingga terjadi pertukaran panas antara sistim pendingin primer dan sistim pendingin sekunder. Dalam hal ini antara kedua pendingin tersebut hanya terjadi pertukaran panas tanpa terjadi kontak atau percampuran, karena antara kedua pendingin itu dipisahkan oleh sistim pipa. Terjadinya pertukaran panas menyebabkan air pendingin sekunder menguap. Tekanan pada sistim pendingin sekunder dipertahankan pada tekanan udara normal sehingga air dapat menguap pada suhu 100 ºC. Uap yang terbentuk di dalam sistim pembangkit uap ini selanjutnya dialirkan untuk memutar turbin.

Dari uraian di atas tergambar bahwa sistim kerja PLTN dengan Reaktor Air Tekan lebih rumit dibandingkan dengan sistim Reaktor Air Didih. Namun jika dilihat pada sistim keselamatannya, Reaktor Air Tekan lebih aman dibandingkan dengan Reaktor Air Didih. Pada Reaktor Air Tekan perputaran sistim pendingin primernya betul-betul tertutup, sehingga apabila terjadi kebocoran bahan radioaktif di dalam teras reaktor tidak akan menyebabkan kontaminasi pada turbin. Sedang pada Reaktor Air Didih, kebocoran bahan radioaktif yang terlarut dalam air pendingin primer dapat menyebabkan terjadinya kontaminasi pada turbin. Reaktor Air Tekan juga mempunyai keandalan operasi dan keselamatan yang sangat baik. Salah satu faktor penunjangnya adalah karena reaktor ini mempunyai koefisien reaktivitas negatif. Apabila terjadi kenaikan suhu dalam teras reaktor secara mendadak, maka daya reaktor akan segera turun dengan sendirinya. Namun karena menggunakan dua sistim pendingin, maka efisiensi thermalnya sedikit lebih rendah dibandingkan dengan Reaktor Air Didih.

b. HWR (High Water Reactor) atau Reaktor Air Berat merupakan jenis reaktor yang menggunakan D2O (air berat) sebagai moderator sekaligus pendingin. Reaktor ini menggunakan bahan bakar uranium alam sehingga harus digunakan air berat yang penampang lintang serapannya terhadap neutron sangat kecil. PLTN dengan Reaktor Air berat yang paling terkenal adalah CANDU (Canadian Deuterium Uranium) yang pertama kali dikembangkan oleh Canada. Seperti halnya Reaktor Air tekan, Reaktor CANDU juga mempunyai sistim pendingin primer dan sekunder, pembangkit uap dan pengontrol tekanan untuk mempertahankan tekanan tinggi pada sistim pendingin primer.

D2O dalam reaktor CANDU hanya dimanfaatkan sebagai sistim pendingin primer, sedang sistim pendingin sekundernya menggunakan H2O. Dalam pengoperasian reaktor CANDU, kemurnian D2O harus dijaga pada tingkat 95-99,8 %. Air berat merupakan bahan yang harganya sangat mahal dan secara fisik maupun kimia tidak dapat dibedakan secara langsung dengan H2O. Oleh sebab itu, perlu adanya usaha penanggulangan kebocoran D2O baik dalam bentuk uap maupun cairan. Aliran ventilasi dari ruangan dilakukan secara tertutup dan selalu dipantau tingkat kebasahannya, sehingga kemungkinan adanya kebocoran D2O dapat diketahui secara dini.

c. High Temperature Gas Cooled Reactor (HTGR) atau reaktor suhu tinggi berpendingin gas menggunkan bahan bakar campuran dari UC2 + ThC2, dengan pengayaan U-235 =93%.

d. Fast Breeder Reactor (FBR), reaktor ini memanfaatkan Pu dari PLTN jenis LWR. Bahan bakar bekas dari LWR mengandung Pu.
